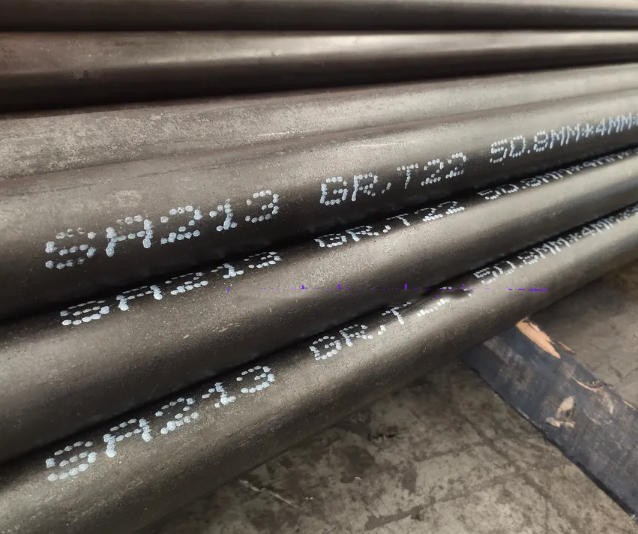

ASTM A213 T22 シームレス合金鋼ボイラー管
伝言を残す
高温高圧システムに適した信頼性の高い ASTM A213 T22 シームレス合金鋼ボイラーチューブをお探しの場合は、要求の厳しい産業環境向けに設計された精密製造チューブをご提供できます。-製品はASTM A213、ASME SA213、EN 10216-2、DIN 17175などの国際規格に準拠しており、発電所のボイラー、過熱器、熱交換器、圧力容器、石油化学装置などに広く使用されています。
当社の T22 ボイラーチューブ (2.25Cr-1Mo 合金鋼) は、高度な熱間圧延および冷間引抜プロセスを使用して製造されています。化学組成には 1.90% ～ 2.60% のクロムと 0.87% ～ 1.13% のモリブデンが含まれており、優れた寸法安定性、高い耐クリープ性、および長寿命を保証します。当社は、継ぎ目のないボイラー チューブ、熱交換器チューブ、長さに合わせて切断したパイプなど、複数の製品形式を提供しています。また、お客様の要件に応じて、酸洗、ショット ブラスト、防食コーティングなどの表面処理もオプションで施しています。{10}{11}}
当社の T22 合金チューブは、外径 19 mm ～ 219 mm、肉厚 2 mm ～ 30 mm でご利用いただけます。すべての製品は厳格な ASTM 公差管理に従って製造されており、スムーズな流体の流れと改善された熱伝達効率を確保するために内側と外側の表面の粗さが注意深く監視されています。 ASTM A213 T22 合金鋼管は、約 580 度までの安全な動作温度を備えており、ASTM A192 や A106 などの一般的な炭素鋼ボイラー管と比較して、優れた耐酸化性、高いクリープ強度、優れた長期耐久性を備えています。-これらの利点は、電力および石油化学施設が、高温使用条件下でのチューブの早期破損、腐食、熱疲労などの一般的な問題を解決するのに効果的に役立ちます。-
仕様
| 標準 | ASME SA213 | ||||
| 材質名 | シームレスチューブ | ||||
| キーワードとして | 熱交換器チューブ;高温用途。シームレス鋼管。過熱器管;温度サービス アプリケーション-高 | ||||
| 状態 | 熱間仕上げ / 冷間仕上げ | ||||
| 量 | フィート、メートル、または長さの数 | ||||
| サイズ | OD: 1/8 ～ 5 インチ (3.2 ～ 127mm) および最小重量/平均重量。 :0.015～0.5インチ(0.4～12.7mm) | ||||
| 長さ | 特定またはランダム | ||||
| 熱処理タイプ | 正規化と温度調整:1250 度 F [675 度] | ||||
ASTM A213 T22 シームレスボイラーチューブの化学組成
| 学年 | 化学成分(%) | ||||||
| C | ん | P | S | シ | Cr | モー | |
| A213 T22 | 0.05-0.15 | 0.30-0.60 | 0.025以下 | 0.025以下 | 0.50以下 | 1.90-2.60 | 0.87-1.13 |
ASTM A213 T22 シームレスチューブの機械的特性
| 学年 | 引張強さ(MPa) | 降伏強さ(MPa) | 伸長（％） | 硬度(HB) |
| A213 T22 | 415 以上 | 205 以上 | 30 | 163以下 |
機械的特性の要件は、1 ⁄ 8 インチより小さいチューブには適用されません。内径 [3.2 mm] または厚さ 0.015 インチ [0.4 mm] より薄い。
ASTM A213 チューブの外径公差
| 指定された外径、インチ[mm] | 許容変動、インチ [mm] | |
| 以上 | 下 | |
| 熱間仕上げシームレスチューブ- | ||
| 4[100]以下 | 1 ⁄ 64 [0.4] | 1 ⁄ 32 [0.8] |
| 4 を超えて 7 1 ⁄ 2 [100 ～ 200]、含む | 1 ⁄ 64 [0.4] | 3 ⁄ 64 [1.2] |
| 7 1 ⁄ 2 ～ 9 [200 ～ 225] 以上、含む | 1 ⁄ 64 [0.4] | 1 ⁄ 16 [1.6] |
| 冷間仕上げシームレスチューブ- | ||
| 1歳未満 [25] | 0.004 [0.1] | 0.004 [0.11] |
| 1 ～ 1 1 ⁄ 2 [25 ～ 40]、含む | 0.006 [0.15] | 0.006 [0.15] |
| 1 1 ⁄ 2 ～ 2 [40 ～ 50] 以上、除く | 0.008 [0.2] | 0.008 [0.2] |
| 2 ～ 2 1 ⁄ 2 [50 ～ 65]、除く | 0.010 [0.25] | 0.010 [0.25] |
| 2 1 ⁄ 2 ～ 3 [65 ～ 75]、除く | 0.012 [0.3] | 0.012 [0.3] |
| 3 ～ 4 [75 ～ 100]、含む | 0.015 [0.38] | 0.015 [0.38] |
| 4 を超えて 7 1 ⁄ 2 [100 ～ 200]、含む | 0.015 [0.38] | 0.025 [0.64] |
| 7 1 ⁄ 2 ～ 9 [200 ～ 225] 以上、含む | 0.015 [0.38] | 0.045 [1.14] |
注文情報
製品に必要なすべての要件を指定するのは購入者の責任となります。
(1) 数量 (フィート、メートル、または長さの数)、
(2) 材質名（シームレスチューブ）、
(3)グレード(T22)、
(4) 状態（熱間仕上げまたは冷間仕上げ）、
(5) サイズ (平均肉厚が指定されていない限り、外径と最小肉厚)、
(6) 長さ (特定またはランダム)、
(7) 静水圧試験または非破壊電気試験
(8) 硫黄の増加
品質検査
(1)引張試験・・・50本以下のロットの場合、1本の試験片について1回の引張試験を行う。 50 チューブを超えるロットの場合、引張試験は 2 つのチューブからの試験片に対して行われます。
(2) 硬度要件 -- ブリネル、ビッカース、またはロックウェル硬度試験は、各ロットの 2 つのチューブからの試験片に対して行われます。
(3) 平坦化試験 -- 完成した管の両端の試験片に対して 1 回の平坦化試験を行うものとします。
(4) フレアリング試験 -- 完成した管の両端からの試験片に対して 1 回のフレアリング試験を行うものとします。
表面状態
フェライト合金冷間仕上げ鋼管-にはスケールがなく、検査に適しています。
フェライト合金熱間仕上げ鋼管には、緩いスケールがなく、検査に適しています。{0}
注記：ASTM A213 に基づいて提供される材料は、仕様 A1016/A1016M の最新版の該当する要件に準拠しています。
T22 (2.25Cr-1Mo) 合金鋼は大気酸化を受けやすいため、すべてのパイプは内面と外面の両方に塗布される-防錆油-のコーティング-または特殊な黒色ワニスで処理することが義務付けられています。これにより、海洋環境で最大 12 か月の保護を提供できる効果的な保護バリアが確立されます。構造の安定性を確保するために、パイプは六角形に束ねられ、少なくとも 6 本の高張力鋼製ストラップで固定されています。各バンドルの重量は 1,500 ～ 2,500 キログラムの範囲内で厳密に管理され、吊り上げ作業を最適化し、コンテナのスペース利用率を最大化します。
